Пример. Построить сетевую модель задачи планирования строительства универсальной оптовой базы. Определить критический путь.
|
Содержание работы |
Обозначение
|
Опорная
|
Длительность
|
|
Выбор участка строительства |
|
- |
25 |
|
Эконом. Обоснование строительства |
|
- |
14 |
|
Выбор подрядчика |
|
- |
16 |
|
Хар-ка зоны размещения составление акта по выбору площадки строительства |
|
|
18 |
|
Выделение участка местным советом |
|
|
14 |
|
Определение сметной стоимости работ и выделение средств потребсоюзом |
|
|
28 |
|
Заказ и выполнение типового проекта |
|
|
23 |
|
Открытие счета в банке |
|
|
5 |
|
Сообщение подрядчику об открытие счета |
|
|
5 |
|
Заключение договора с подрядчиком |
|
|
14 |
|
Привязка проекта к участку застройки |
|
|
14 |
|
Разработка проектов организации и производства строительных работ |
|
|
34 |
Решение

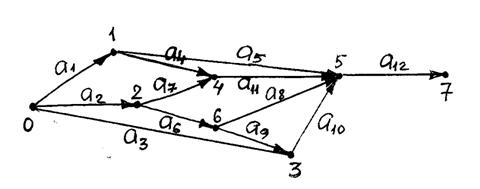

Изобразим с помощью графа последовательность работ согласно заданной таблице:
Выпишем все пути и определим их длительность:
,
,
,
,
,
,
Таким образом,
, следовательно, - критический путь.
Вычислим резервы времени для каждого не критического пути:

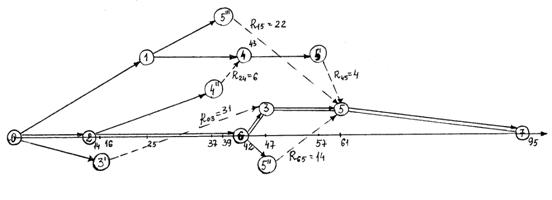

Построим теперь сетевой график:
Следовательно, критическое время выполнения работ по строительству контейнерных площадок
.
Для событий на критическом пути самое раннее и самое позднее времена их наступления будут совпадать.
Критический путь длиною 95: , следовательно, соответственно критические работы:
,
,
,
,
.
